Display LED seriale 4-Digit
colore cifre ROSSO

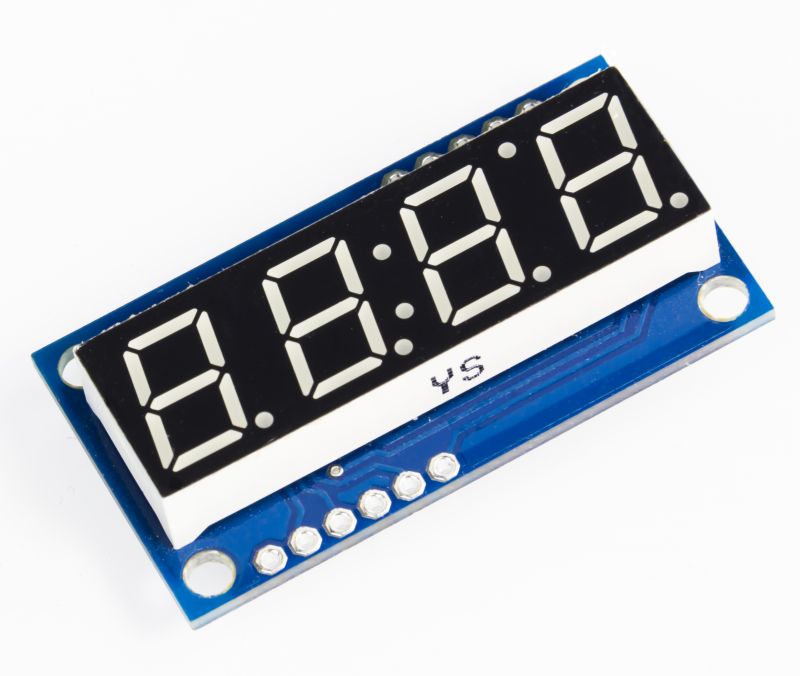

I display a LED 7-segmenti sono utilizzati in moltissimi progetti per la visualizzazione di informazioni; il loro utilizzo è semplice come l'accensione di un LED ma per via dei numerosi segnali di interfaccia diventa complicato gestire insieme più di una cifra, soprattutto quando non si hanno a disposizione molte linee di I/O sul dispositivo di controllo.
Questa nostra scheda mette a disposizione un display LED 7-segmenti a 4 cifre e permette di controllarlo con un minimo di una sola linea di I/O. Il controllo del display avviene infatti attraverso due possibili interfacce di comunicazione: Seriale TTL oppure I2C.
Oltre ai caratteri esadecimali standard è possibile visualizzare altri caratteri speciali, e si ha inoltre il controllo individuale dei punti decimali, dell'apostrofo e dei due punti.
Il protocollo di comunicazione è estremamente semplice e tutta l'informazione è inviata in un unico byte. I primi 2 bit indicano il set dei caratteri da utilizzare, i successivi 2 bit indicano quale delle 4 cifre si sta modificando, e gli ultimi 4 bit specificano il carattere che si vuole visualizzare.
